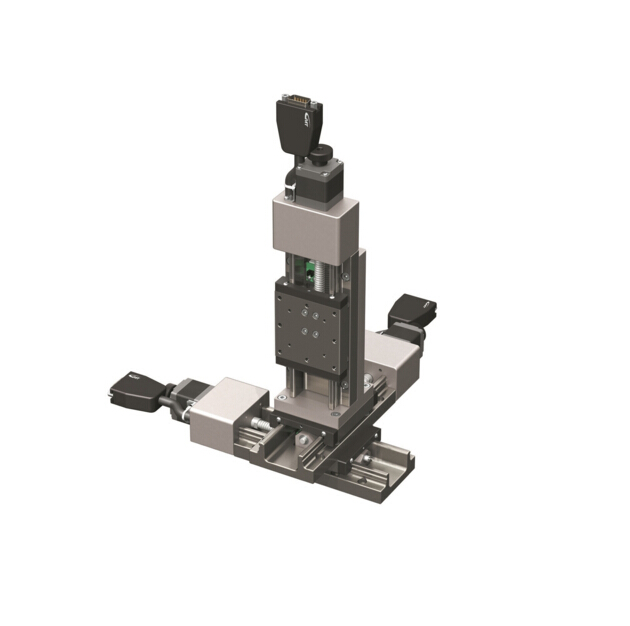

★ 軌道方式使用線性滾珠循環式,哥德式弧型構槽在本體的上、下滑軌面，各由雙孤槽構成，單槽移動的鋼球是二點接觸的架構，雙弧槽總共四個接觸點，因此構成堅固的滑軌結構
★ 傳動方式-滾珠螺桿,透過鋼珠在螺帽與螺桿之間做滾動接觸,其定位精度與壽命較高,具備高速正逆向的傳動及變換傳動等特性
★ 材質-不銹鋼(耐腐蝕,耐熱)
|
型號 |
臺面尺寸 (mm) |
移動行程 (mm) |
傳動方式 |
軌道 |
本體重量 |
解析度(脈沖) | 最高速度(全步級) |
單向定位精度(μm) |
反復定位精度(μm) |
荷重 (kgf) |
|
CXYZN5050-S2PN-CD-P1 |
50x50 |
50 |
滾珠螺桿Ø8 , 導程 1mm 滾珠螺桿Ø8 , 導程 2mm |
線性滾珠循環式 | 3.55 Kg | 2 μm / 1 μm | 20 mm / sec | 5 | ±0.5 |
7 |
|
CXYZN5050-S2PN-CD-P2 |
50x50 |
50 |
4 μm / 2 μm | 40 mm / sec | 5 | ±0.5 |
7 |
|||
|
CXYZN5075-S2PN-CD-P1 |
50x50 |
75 |
滾珠螺桿Ø8 , 導程 1mm 滾珠螺桿Ø8 , 導程 2mm |
線性滾珠循環式 | 3.97 Kg | 2 μm / 1 μm | 20 mm / sec | 7 | ±0.5 |
7 |
|
CXYZN5075-S2PN-CD-P2 |
50x50 |
75 |
4 μm / 2 μm | 40 mm / sec | 7 | ±0.5 |
7 |
|||
|
CXYZN6050-S2PN-CD-P1 |
60x60 |
50 |
滾珠螺桿Ø8 , 導程 1mm
滾珠螺桿Ø8 , 導程 2mm |
線性滾珠循環式 | 4.29 Kg | 2 μm / 1 μm | 20 mm / sec | 5 | ±0.5 |
9 |
|
CXYZN6050-S2PN-CD-P2 |
60x60 |
50 |
4 μm / 2 μm | 40 mm / sec | 5 | ±0.5 |
9 |
|||
|
CXYZN6075-S2PN-CD-P1 |
60x60 |
75 |
滾珠螺桿Ø8 , 導程 1mm
滾珠螺桿Ø8 , 導程 2mm |
線性滾珠循環式 | 4.71 Kg | 2 μm / 1 μm | 20 mm / sec | 7 | ±0.5 |
9 |
|
CXYZN6075-S2PN-CD-P2 |
60x60 |
75 |
4 μm / 2 μm | 40 mm / sec | 7 | ±0.5 |
9 |
|||
|
CXYZN8050-S2PN-CD-P1 |
80x80 |
50 |
滾珠螺桿Ø8 , 導程 1mm
滾珠螺桿Ø8 , 導程 2mm |
線性滾珠循環式 | 5.94 Kg | 2 μm / 1 μm | 20 mm / sec | 5 | ±0.5 |
11 |
|
CXYZN8050-S2PN-CD-P2 |
80x80 |
50 |
4 μm / 2 μm | 40 mm / sec | 5 | ±0.5 |
11 |
|||
|
CXYZN8075-S2PN-CD-P1 |
80x80 |
75 |
滾珠螺桿Ø8 , 導程1mm
滾珠螺桿Ø8 , 導程 2mm |
線性滾珠循環式 | 6.42 Kg | 2 μm / 1 μm | 20 mm / sec | 7 | ±0.5 |
11 |
|
CXYZN8075-S2PN-CD-P2 |
80x80 |
75 |
4 μm / 2 μm | 40 mm / sec | 7 | ±0.5 |
11 |
| 軸向定義 |
|
關于移動軸、轉動軸名稱的定義，GMT公司作如下圖的定義： 水平方向?yàn)閄、Y軸；垂直方向?yàn)閆軸；繞X、Y、Z軸的轉動分別記作α軸、β軸、θ軸。 綠色指向標記，為該產品之運動軸向。
|
馬達.驅動器對照表 |
|
兩相步進馬達/驅動器 對照表
|
|
步進馬達/驅動器 建議替代搭載對照表
|
|
|
