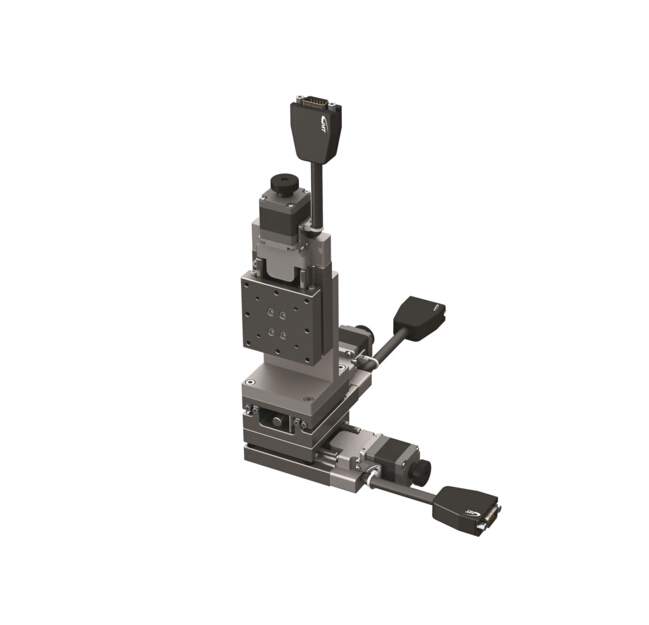

★ 軌道方式使用線性滾珠導引,哥德式弧型構槽在本體的上、下滑軌面，各由雙孤槽構成，單槽移動的鋼球是二點接觸的架構，雙弧槽總共四個接觸點，因此構成堅固的滑軌結構
★ 傳動方式-滾珠螺桿,透過鋼珠在螺帽與螺桿之間做滾動接觸,其定位精度與壽命較高,具備高速正逆向的傳動及變換傳動等特性
★ 材質-不銹鋼(耐腐蝕,耐熱)
|
型號 |
臺面尺寸 (mm) |
移動行程 (mm) |
傳動方式 |
軌道 | 本體重量 | 解析度(脈沖) | 最高速度(全步級) |
單向定位精度(μm) |
反復定位精度(μm) |
荷重 (kgf) |
|
CXYZS5020-S2PN-CD |
50x50 |
20 |
滾珠螺桿Ø8 , 導程 1mm |
線性滾珠循環式 | 1.78 Kg | 2 μm / 1 μm | 20 mm / sec | 5 | ±0.5 |
4 |
|
CXYZS5030-S2PN-CD |
50x50 |
30 |
2.23 Kg |
5 | ±0.5 |
4 |
||||
|
CXYZS6020-S2PN-CD |
60x60 |
20 |
滾珠螺桿Ø8 , 導程 1mm |
線性滾珠循環式 | 2.63 Kg | 2 μm / 1 μm | 20 mm / sec | 5 | ±0.5 |
5 |
|
CXYZS6030-S2PN-CD |
60x60 |
30 |
2.98 Kg |
5 | ±0.5 |
5 |
||||
|
CXYZS6050-S2PN -CD |
60x80 |
50 |
3.72 Kg | 5 | ±0.5 |
5 |
||||
|
CXYZS8020-S2PN-CD |
80x80 |
20 |
滾珠螺桿Ø8 , 導程 1mm |
線性滾珠循環式 | 4.05 Kg | 2 μm / 1 μm | 20 mm / sec | 5 | ±0.5 |
6 |
|
CXYZS8030-S2PN-CD |
80x80 |
30 |
4.2 Kg | 5 | ±0.5 |
6 |
||||
| CXYZS8050-S2PN-CD | 80x80 | 50 | 4.65 Kg | 5 | ±0.5 | 6 |
| 系統構成示意圖 |
|
♦ 連接線之詳細規格請參閱滑臺與連接線說明。 ♦ 驅動器之選用建議請參閱馬達/驅動器對照表，或參閱GMT馬達及驅動器目錄之驅動器建議選用。 ♦ 驅動器為GMT所選的最佳搭配之常備品！若另有不同需求，請依實際所需功能自行選用適合的驅動器。
|
| 軸向定義 |
|
關于移動軸、轉動軸名稱的定義，GMT公司作如下圖的定義： 水平方向?yàn)閄、Y軸；垂直方向?yàn)閆軸；繞X、Y、Z軸的轉動分別記作α軸、β軸、θ軸。 綠色指向標記，為該產品之運動軸向。
|
馬達.驅動器對照表 |
|
兩相步進馬達/驅動器 對照表
|
|
步進馬達/驅動器 建議替代搭載對照表
|
|
|
